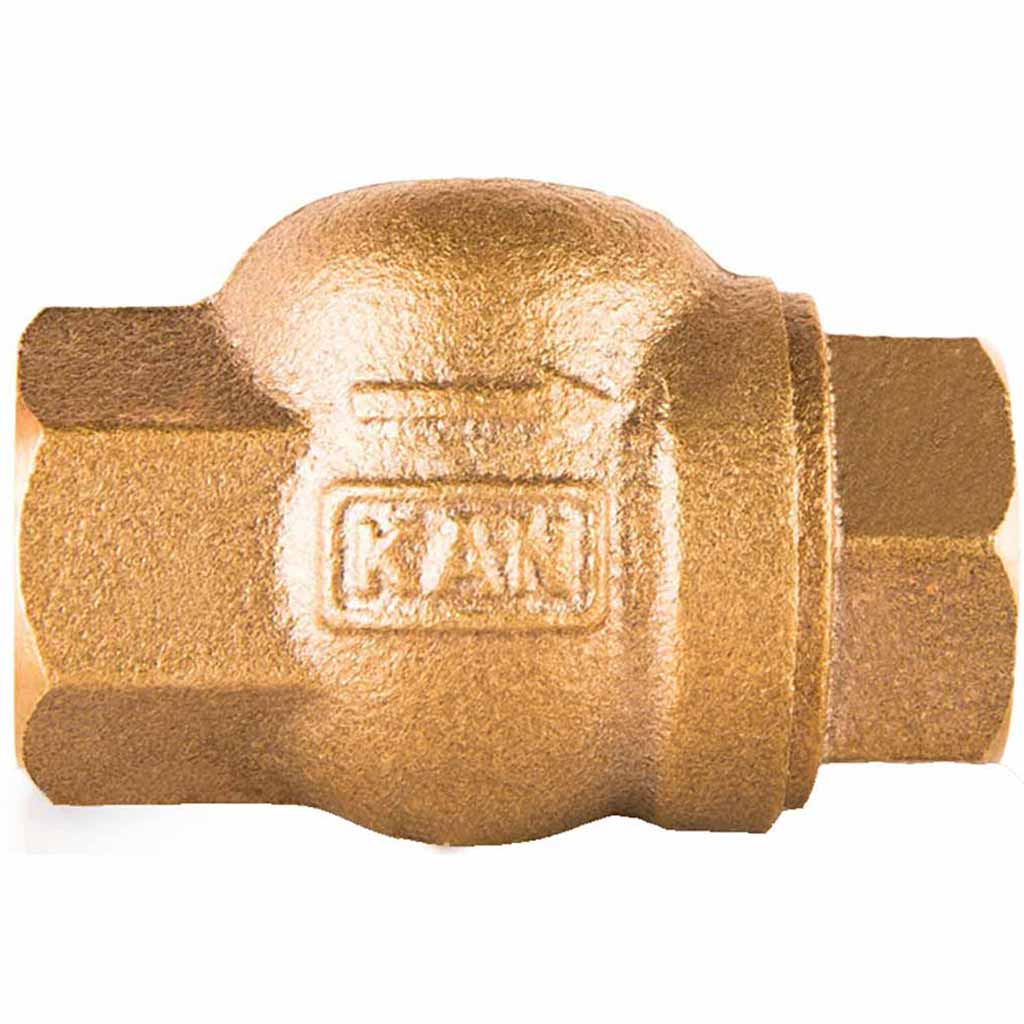

شیر یکطرفه توپیچ بدون درپوش برنزی
تعریف و کاربرد
این شیر برای جلوگیری از برگشت آب به داخل لوله انشعاب و شبکه توزیع استفاده میشود. عملکرد شیر بر اساس تغییرات فشار آب در طرفین آن میباشد. چه بسا آب برگشتی به علت آلوده بودن، آب داخل شبکه شهر را نیز آلوده و باعث مشکلات بهداشتی شود و یا اینکه احتمالاً شیر یکطرفه آب گرم در تاسیسات داخلی به درستی عمل ننماید و به تبع آن، آب داغ وارد کنتور شده و باعث از کار افتادن آن گردد.
نامهای رایج
شیر یکطرفه دنده ساده / شیر خودکار دنده ساده / شیر یکطرفه دو سر ماده
محل نصب
داخل حوضچه کنتور و یا تابلو انشعاب بعد از کنتور و قبل از شیرفلکه
نکات کلیدی
هنگام نصب به جهت فلش حک شده روی بدنه دقت شود. شیر باید به صورت افقی نسبت به زمین نصب گردد.
دما و فشار کاری
دمای کاری: بین 2 تا 35 درجه سانتی گراد / فشار کاری: 10 اتمسفر (pn10)
شماره سریال
V-15322
جنس برنز
آببندی دریچهای
ورودی توپیچ
خروجی توپیچ

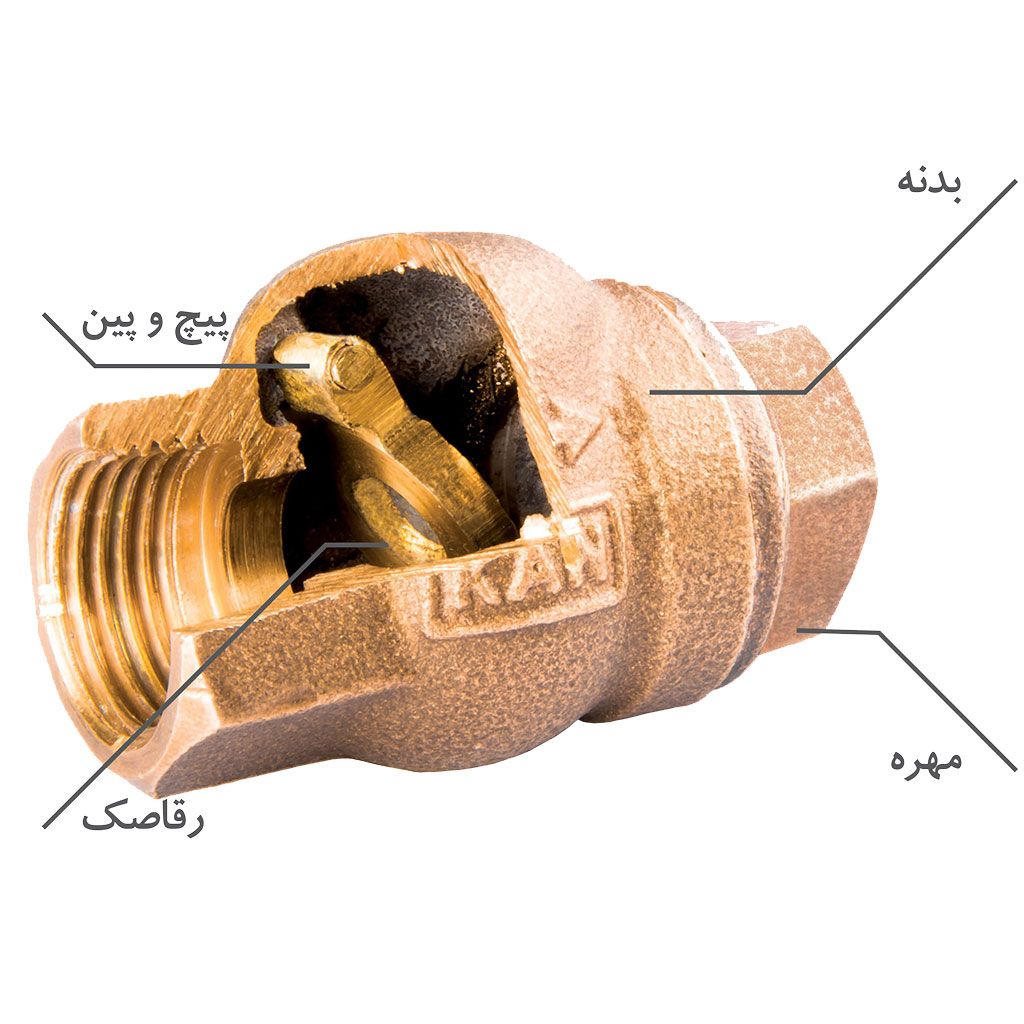

قطعات و جنس آنها | ||||
نام قطعه | جنس | استانداردASTM | استانداردEN | سیمبول |
بدنه | برنز | ASTM B62/C83600 | EN1982/CC491K | CuSn5Zn5Pb5-C |
رقاصک | ||||
مهره ساده | ||||
پیچ و پین | برنج | ASTM B455/C38500 ASTM B455/C38000 | EN12164/CW614N EN12164/CW617N | CuZn39Pb3 CuZn38Pb2 |

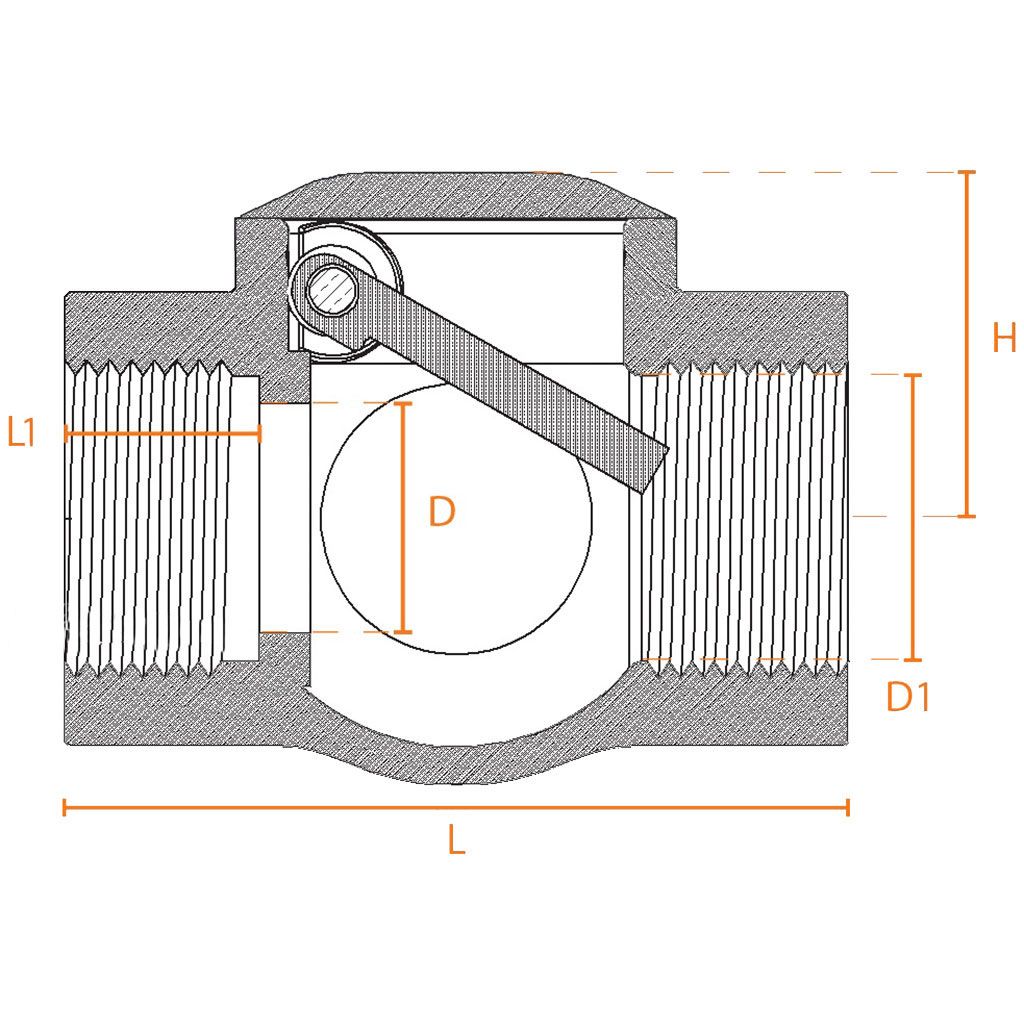

ابعاد بدنه | دنده طرفین | ||||||
SizeInch | L(mm) | H(mm) | D(mm) | L1(mm) | L2(mm) | D1(mm) | تعداد دنده بر اینچ |
½ | 60 | 26 | 13-15 | 9 | 14.3-15.9 | 18.6 | 14 |
¾ | 68 | 35.5 | 19-20 | 10.5 | 15.9-17.5 | 24.2 | 14 |
1 | 78 | 40 | 25-26 | 11.5 | 19.1-20.6 | 31.3 | 11 |
¼ 1 | 98 | 57 | 31-32 | 13.5 | 23.8-25.4 | 39.5 | 11 |
½ 1 | 100 | 62 | 38-38 | 13.5 | 23.8-25.4 | 44.85 | 11 |
2 | 120 | 70.5 | 50-51 | 16.5 | 31.8-34.9 | 57 | 11 |
