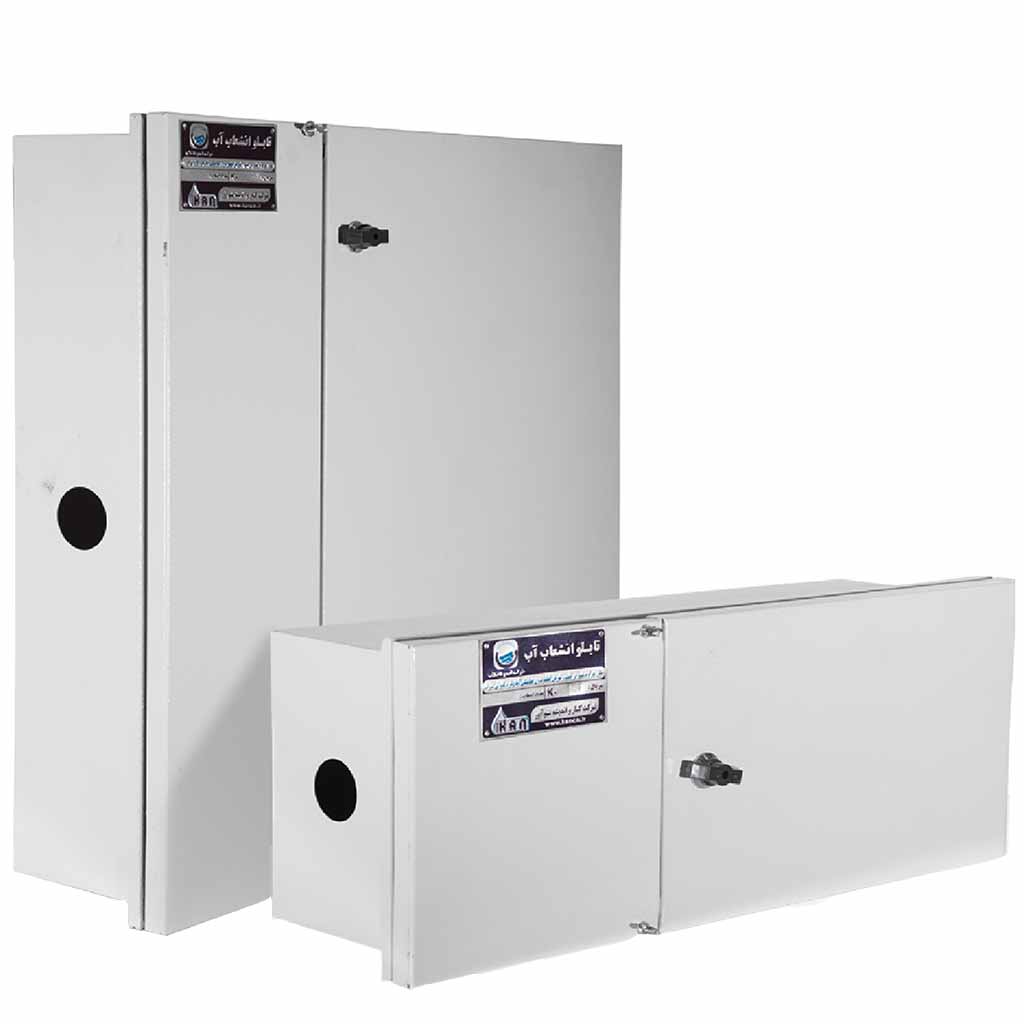

تابلو انشعاب آب
تعریف و کاربرد
تابلویی است به منظور حفاظت از کنتور، شیرآلات و اتصالات مربوطه که در دل دیوار و داخل ملک قرار می‌گیرد، مناسب برای انشعابات تکی و کولکتوری.
نام‌های رایج
تابلو انشعاب / تابلو دیواری / باکس انشعاب / تابلو کولکتوری
محل نصب
داخل ملک و داخل دیوار، نزدیک‌ترین محل به در خروجی
نکات کلیدی
جنس بدنه از ورق آهن به ضخامت حداقل 1 میلی‌متر. دارای پوشش رنگ الکترواستاتیک به ضخامت حداقل 70 میکرون. دارای 2 درب مجزا که یک درب دارای قابلیت پلمپ دارد. کلیه سطوح داخلی دارای عایق با ضخامت 10 میلی‌متر با حداقل قابلیت انتقال حرارت به طوری که مانع از یخ‌زدگی آب شود. دارای پلاک با شماره سریال منحصر به فرد و قابلیت ردیابی تولید و فروش و کنترل قطعات داخل تابلو و ارائه گارانتی. در تابلوهای تک انشعاب نشیمنگاه کنتور و در تابلوهای چند انشعابی نشیمنگاهی برای شیر فلکه تعبیه شده است که قطعات داخل تابلو قابل چرخش نباشند و از آب‌بندی خارج نگردند.
قطعات قابل نصب
تک انشعاب شامل:
1-شیر سوئیچی، 2-مهره بازو، 3-کنتور، 4-شیر یکطرفه

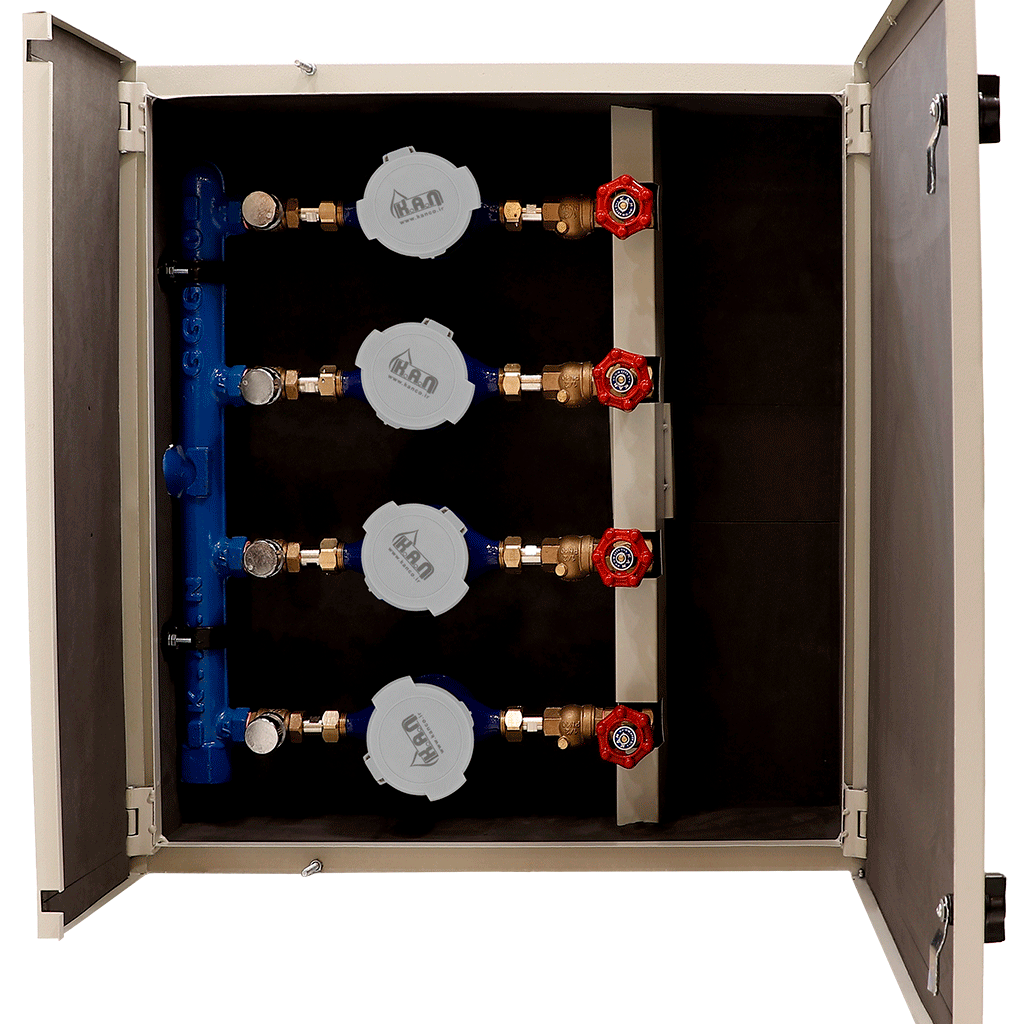

تابلو چند انشعابی شامل:
- کولکتور به همراه قطعات مقابل متناسب با تعداد انشعاب *کنتور
*شیر سوئیچی * شیر یکطرفه *مهره بازو *شیر فلکه/تکضرب

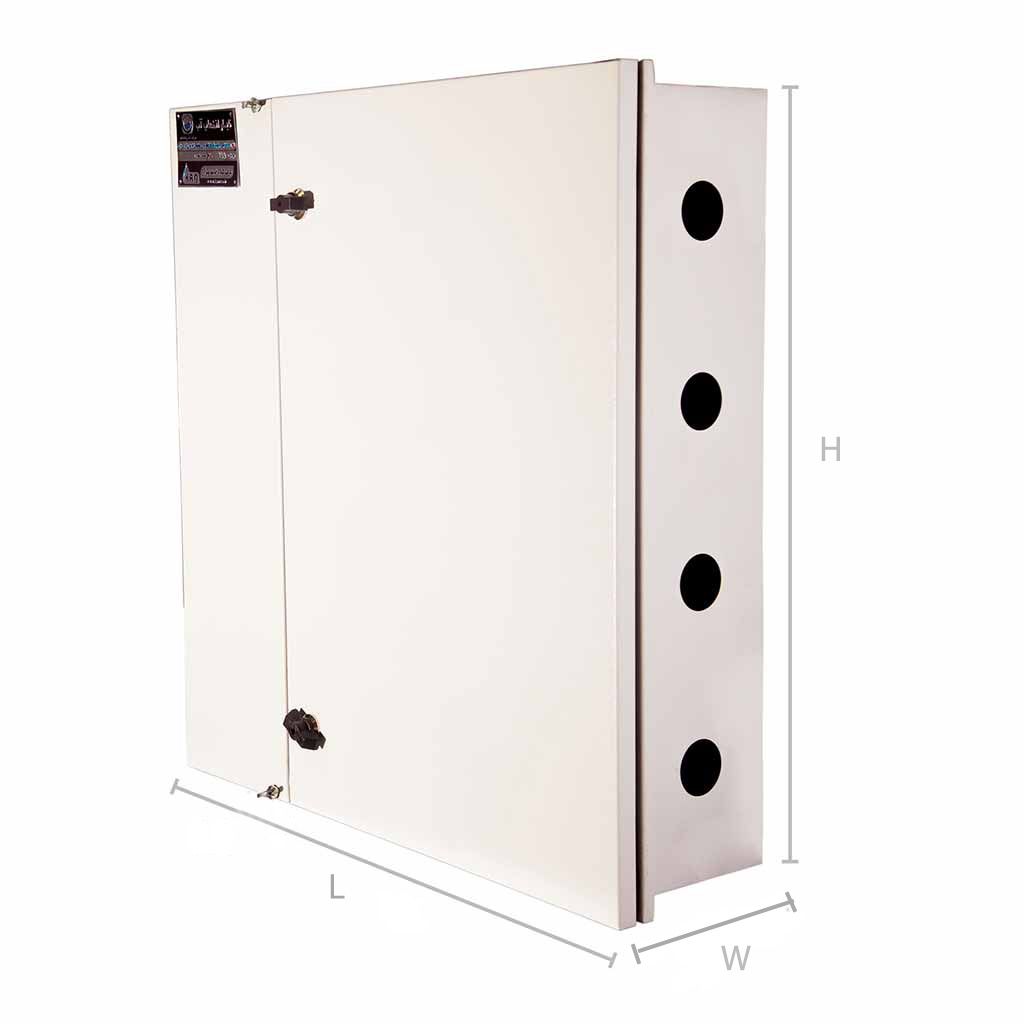

ابعاد تابلوهای چند انشعابی | |||
نوع تابلو | H(mm) | L(mm) | W(mm) |
| سه انشعاب پیستونی | 60 | 60 | 15 |
| 55 | 33 | 15 | |
| چهار انشعاب پیستونی | 67 | 65 | 15 |
| 61 | 55 | 15 | |
| پنج انشعاب پیستونی | 85 | 65 | 15 |
| 84 | 55 | 15 | |
| شش انشعاب پیستونی | 103 | 65 | 15 |
| 99 | 55 | 15 | |
| دو انشعاب مولتی جت | 60 | 60 | 15 |
| سه انشعاب مولتی جت | 67 | 65 | 15 |
| چهار انشعاب مولتی جت | 85 | 65 | 15 |
| پنج انشعاب مولتی جت | 103 | 65 | 15 |
| چهار انشعاب | 95 | 45 | 13 |

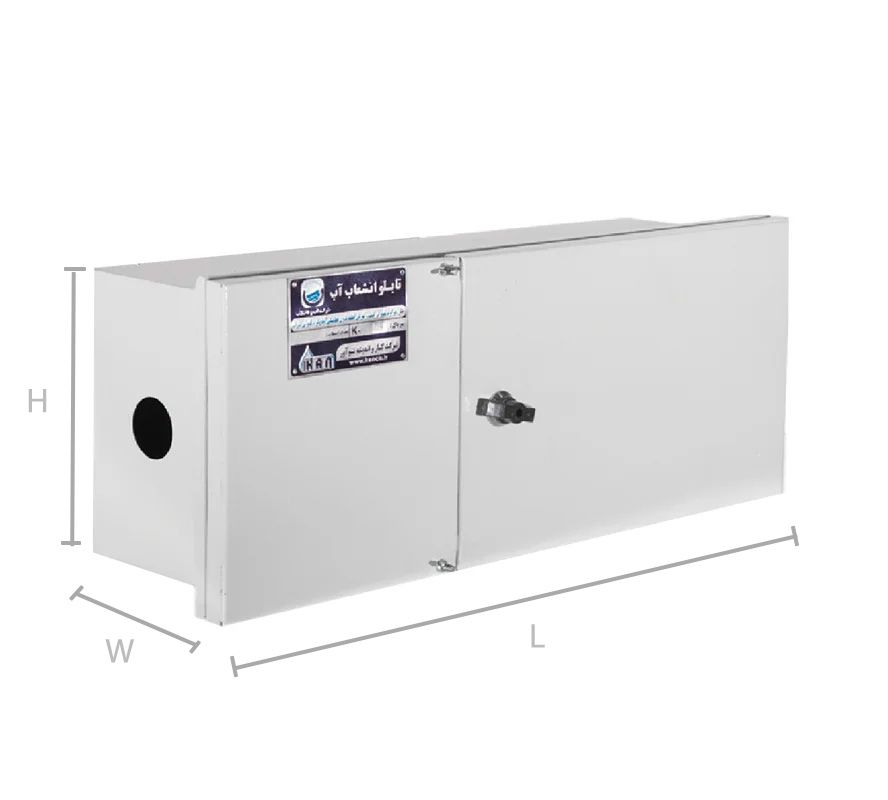

ابعاد تابلوهای یک و دو انشعابی | |||
نوع تابلو | H(mm) | L(mm) | W(mm) |
| تک انشعاب پیستونی و مولتی جت ½ و ¾ | 30 | 60 | 15 |
| تک انشعاب پیستونی ½ و ¾ | 25 | 60 | 16 |
| تک انشعاب مولتی جت 1 اینچ | 28 | 68 | 16 |
| تک انشعاب مولتی جت ½1 | 25 | 96 | 20 |
| تک انشعاب ½ | 20 | 47 | 13 |
| دو انشعاب پیستونی | 40 | 65 | 15 |
| 33 | 55 | 15 | |
| دو انشعاب | 46 | 46 | 13 |
