پایه شیر انشعاب چدنی
تعریف و کاربرد

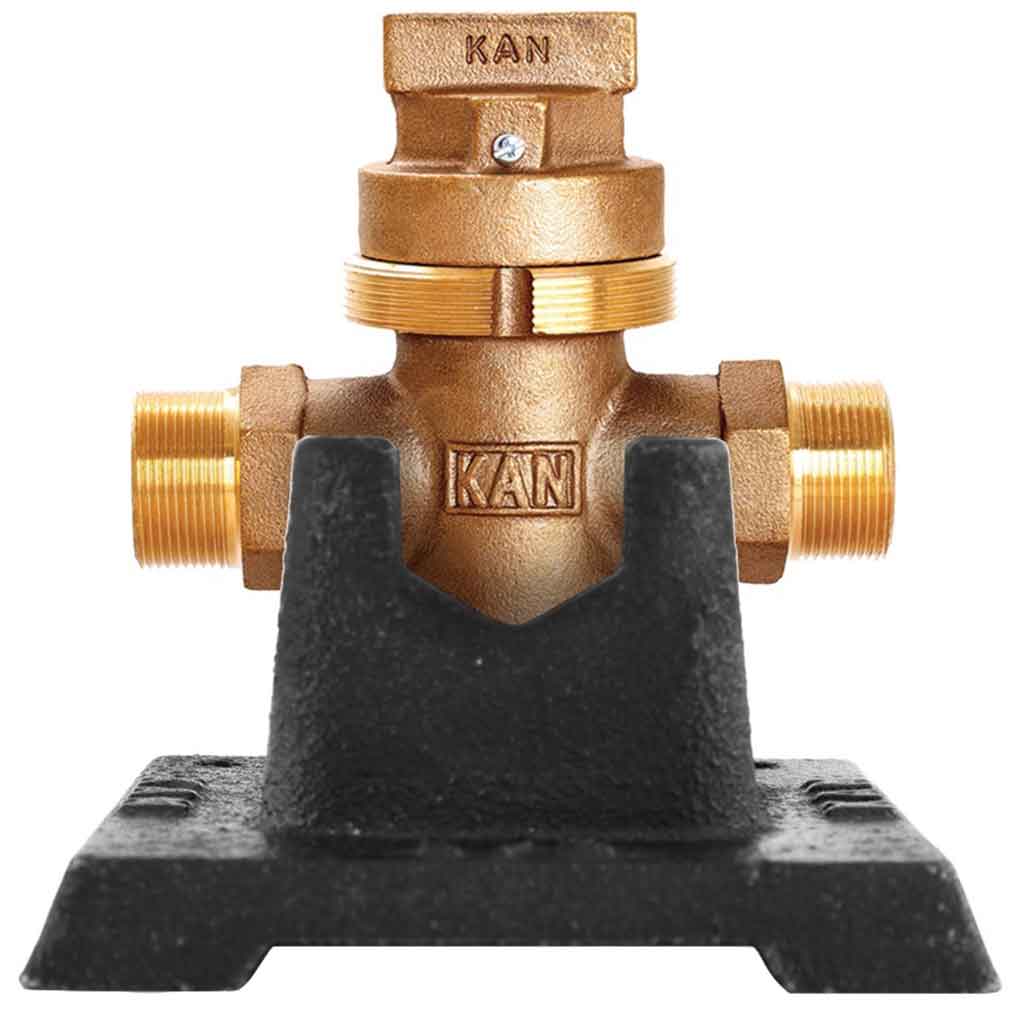

نشیمنگاه شیر انشعاب جهت جلوگیری از چرخش شیر هنگام باز و بستن شیر و جلوگیری از نشست و پایین رفتن شیر انشعاب. قابل ارائه برای انشعابات ½ الی 2 اینچ. تولید شده چدن داکتیل بر اساس استاندارد DIN1693. دارای کفه‌ای مشبک جهت تثبیت بهتر در خاک.
نام‌های رایج
پایه شیر انشعاب / پایه محفظه / پایه شیر محفظه
شماره سریال
D10024
جنس چدنی
نوع کاربرد محصول جانبی

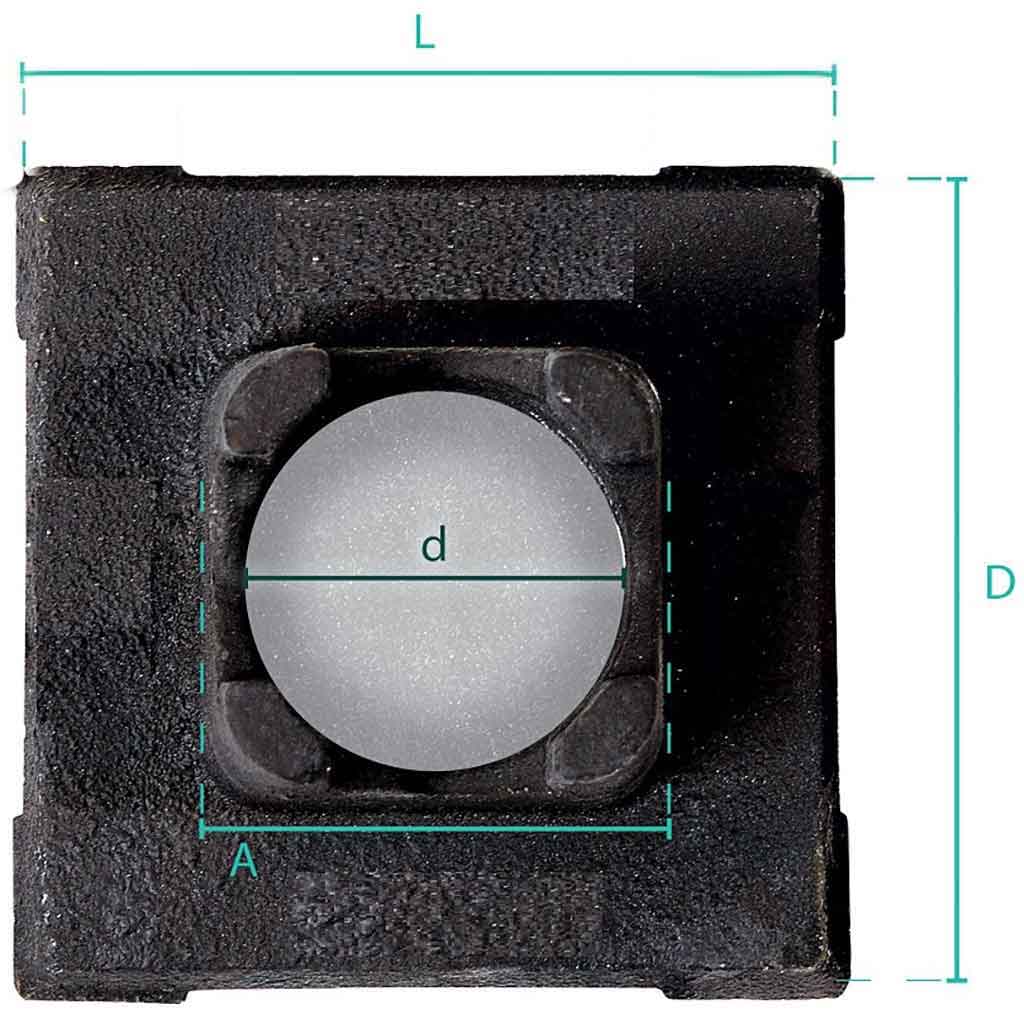

ابعاد | ||||
Size(Inch) | ابعاد پایهL×D | عمق نشیمنگاهH | آکس تیغه‌های نگهدارنده شیر A | قطر محیطی نشیمنگاه d |
| ½ | 110×110 | 25 | 54 | 48 |
| ¾ | 120×120 | 26 | 60 | 53 |
| 1 | 135×135 | 25 | 70 | 60 |
| ¼ 1 -½ 1 | 220×220 | 28 | 115 | 100 |
| 2 | 250×220 | 30 | 132 | 113 |
