تبدیل دو سر فلنج
تعریف و کاربرد
جهت اتصال دو لوله با قطرهای متفاوت از این اتصال استفاده می‌شود. استاندارد فلنج بر اساس DIN EN 1092 – 2. استاندارد ابعاد بر اساس ISO 2531. استاندارد ریخته گری بر اساس DIN EN 1693.
نام‌های رایج

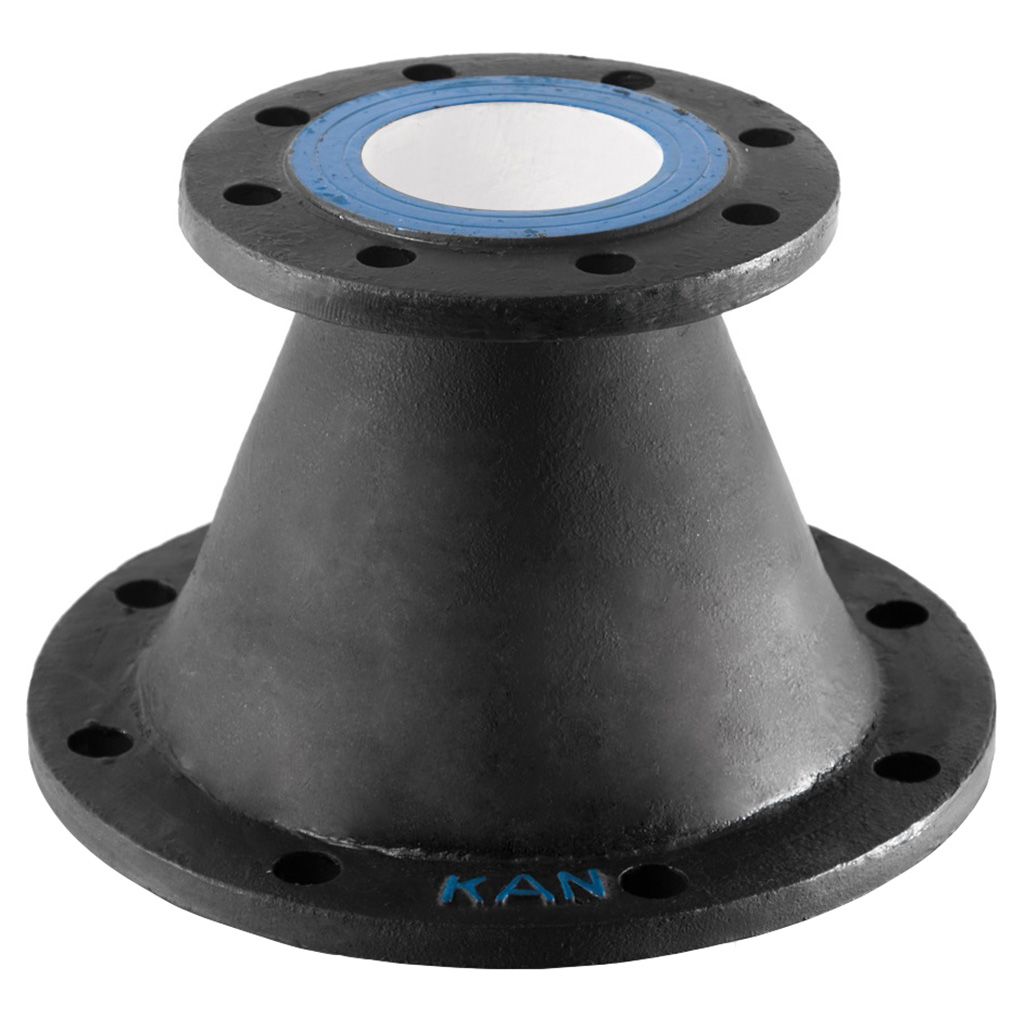

تبدیل دو سر فلنج
نکات کلیدی
جهت آب‌بندی قسمت فلنج‌دار از واشر تخت لاستیک یا منجیت‌دار استفاده می‌شود. دارای پوشش بنتونیتی، پرایمر و یا قیراندود براساس سفارش مشتری جهت جلوگیری از خوردگی. هم‌خوانی میان سوراخ‌های فلنج قطر بزرگ و کوچک رعایت شود.
شماره سریال
D10009
جنس چدنی
نوع کاربرد اتصال

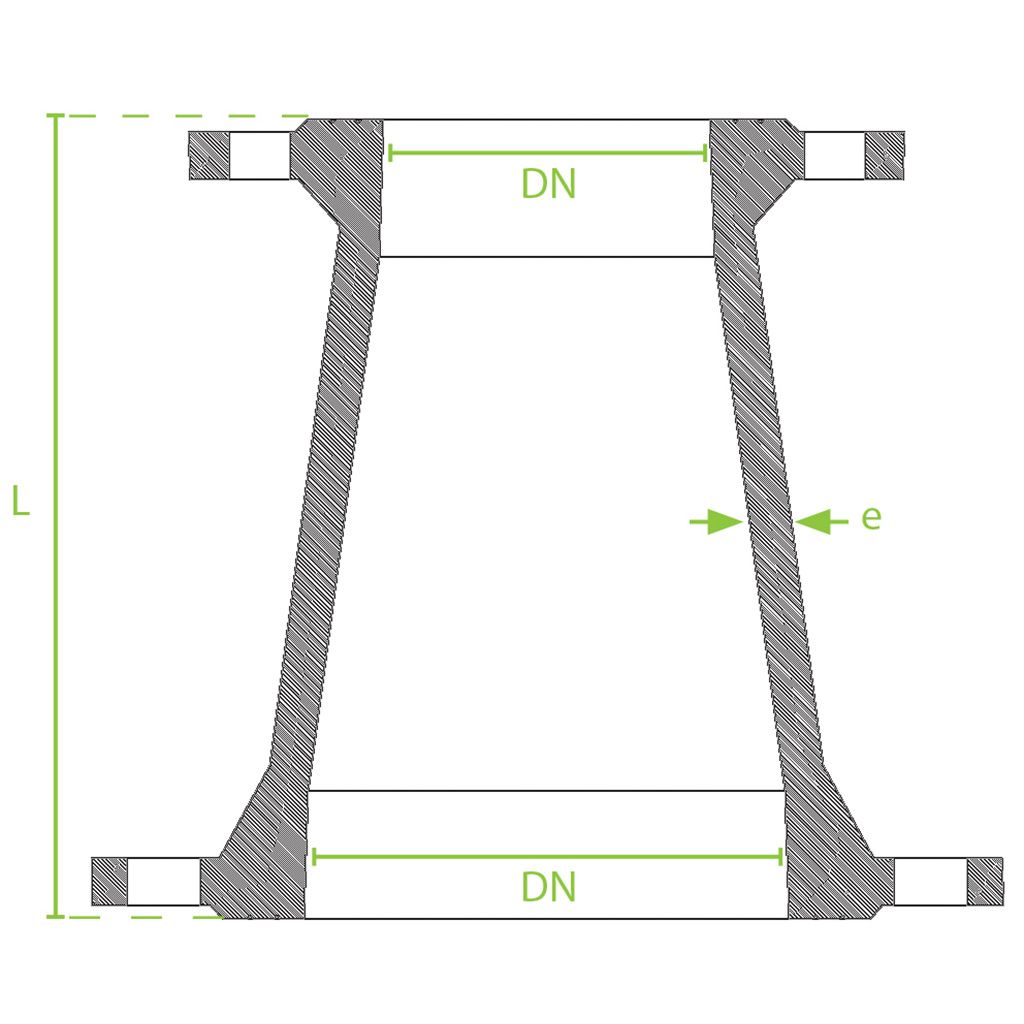

ابعاد | دنده طرفین | ||||
Nominal Diameter (DN) | L | e | Nominal Diameter (DN) | L | e |
| 50×40 | 150 | 7 | 150×100 | 300 | 7.8 |
| 60×50 | 160 | 7 | 200×100 | 600 | 8.4 |
| 65×50 | 200 | 7 | 200×150 | 300 | 8.4 |
| 80×60 | 200 | 7 | 250×150 | 600 | 9 |
| 80×65 | 200 | 7 | 300×150 | 600 | 9.6 |
| 100×80 | 200 | 7.2 | 250×200 | 300 | 9 |
| 150×80 | 400 | 7.8 | 300×200 | 600 | 9.6 |
ابعاد | دنده طرفین | ||||
Nominal Diameter (DN) | L | e | Nominal Diameter (DN) | L | e |
| 350×200 | 650 | 10.2 | 700×400 | 800 | 14.4 |
| 400×200 | 700 | 10.8 | 700×450 | 750 | 14.4 |
| 300×250 | 300 | 9.6 | 700×500 | 700 | 14.4 |
| 350×350 | 600 | 10.2 | 700×600 | 600 | 14.4 |
| 400×250 | 650 | 10.8 | 800×450 | 900 | 15.6 |
| 350×300 | 300 | 10.2 | 800×500 | 800 | 15.6 |
| 400×300 | 600 | 10.8 | 800×600 | 700 | 15.6 |
| 500×300 | 700 | 12 | 800×700 | 600 | 15.6 |
| 400×350 | 300 | 10.8 | 900×500 | 1000 | 16.8 |
| 500×350 | 650 | 12 | 900×600 | 800 | 16.8 |
| 500×400 | 600 | 12 | 900×700 | 700 | 16.8 |
| 500×450 | 300 | 12 | 900×800 | 600 | 16.8 |
| 600×350 | 750 | 13.2 | 1000×600 | 1000 | 18 |
| 600×400 | 700 | 13.2 | 1000×700 | 800 | 18 |
| 600×450 | 650 | 13.2 | 1000×800 | 700 | 18 |
| 600×500 | 600 | 13.2 | 1000×900 | 600 | 18 |
